Wintergarten Pro Line 3000: Fundament und Erdarbeiten – Schritt-für-Schritt-Anleitung
Ein Wintergarten Pro Line 3000 ist eine Investition in Wohnqualität und Wertsteigerung, doch sein Fundament bildet die unsichtbare, aber entscheidende Basis. Ohne eine sorgfältige Planung und Ausführung von Fundament und Erdarbeiten können Setzrisse, Feuchtigkeitsschäden und statische Probleme auftreten. In diesem Artikel führen wir Sie Schritt für Schritt durch den gesamten Prozess – von der Bodenuntersuchung bis zur fertigen Bodenplatte.
Warum ist ein professionelles Fundament für den Wintergarten Pro Line 3000 unverzichtbar?
Das Fundament des Wintergarten Pro Line 3000 trägt nicht nur das Eigengewicht der Konstruktion, sondern auch Schneelasten, Windlasten und Nutzlasten. Ein falsch dimensioniertes oder unsachgemäß ausgeführtes Fundament führt unweigerlich zu Schäden. Der Pro Line 3000, der oft als Wohnwintergarten genutzt wird, erfordert aufgrund seiner Größe und Verglasung eine besonders stabile Gründung. Typische Fehlerquellen sind unzureichende Verdichtung des Erdreichs, fehlende Frostschürze oder falsche Betonmischung. Eine fachgerechte Ausführung stellt sicher, dass der Wintergarten über Jahrzehnte hinweg dicht und funktional bleibt.
Bevor Sie mit den Erdarbeiten beginnen, sollten Sie unbedingt die rechtlichen Vorgaben zur Wohnflächenberechnung und Steuervorteile prüfen. Ein beheizter Wintergarten gilt als Wohnfläche, was Auswirkungen auf die Baugenehmigung und mögliche Steuervergünstigungen haben kann.
Welche Bodenschichten und Bodenarten sind beim Wintergarten Pro Line 3000 zu beachten?
Die Beschaffenheit des Untergrunds bestimmt die Art der Gründung. Folgende Bodenschichten werden unterschieden:
- Mutterboden (Oberboden): Die oberste Schicht (ca. 20–30 cm), die humusreich ist und abgetragen werden muss. Sie ist nicht tragfähig und muss vollständig entfernt werden.
- Tragfähiger Boden (Sand, Kies, Lehm, Ton): Hier wird das Fundament gegründet. Je nach Kornverteilung und Verdichtungsfähigkeit sind unterschiedliche Lastannahmen zu treffen.
- Grundwasserschicht: Wenn Grundwasser in geringer Tiefe ansteht, sind zusätzliche Drainagen oder eine Abdichtung gegen drückendes Wasser erforderlich.
Ein Bodengutachten (Kosten: ca. 500–1.200 €) gibt Sicherheit. Bei sandigen Böden ist eine Frostschürze bis mindestens 80 cm Tiefe notwendig, bei lehmigen Böden sollte eine Sauberkeitsschicht aus Magerbeton eingebaut werden, um Setzungen zu vermeiden. Der Wintergarten Pro Line 3000 benötigt in der Regel eine Gründungstiefe von 80 bis 100 cm unter der zukünftigen Geländeoberkante, um Frostfreiheit zu gewährleisten.
Schritt-für-Schritt: So führen Sie die Erdarbeiten für den Wintergarten Pro Line 3000 durch
1. Vermessung und Absteckung
Markieren Sie die Fundamentachsen mit Schnüren und Pflöcken. Nutzen Sie den Grundriss des Wintergarten Pro Line 3000, der meist als 4-seitig verglaste Konstruktion mit einer Grundfläche von 20–40 m² geplant ist. Achten Sie auf einen Abstand von mindestens 1,5 Metern zum Nachbargrundstück (Brandschutz).

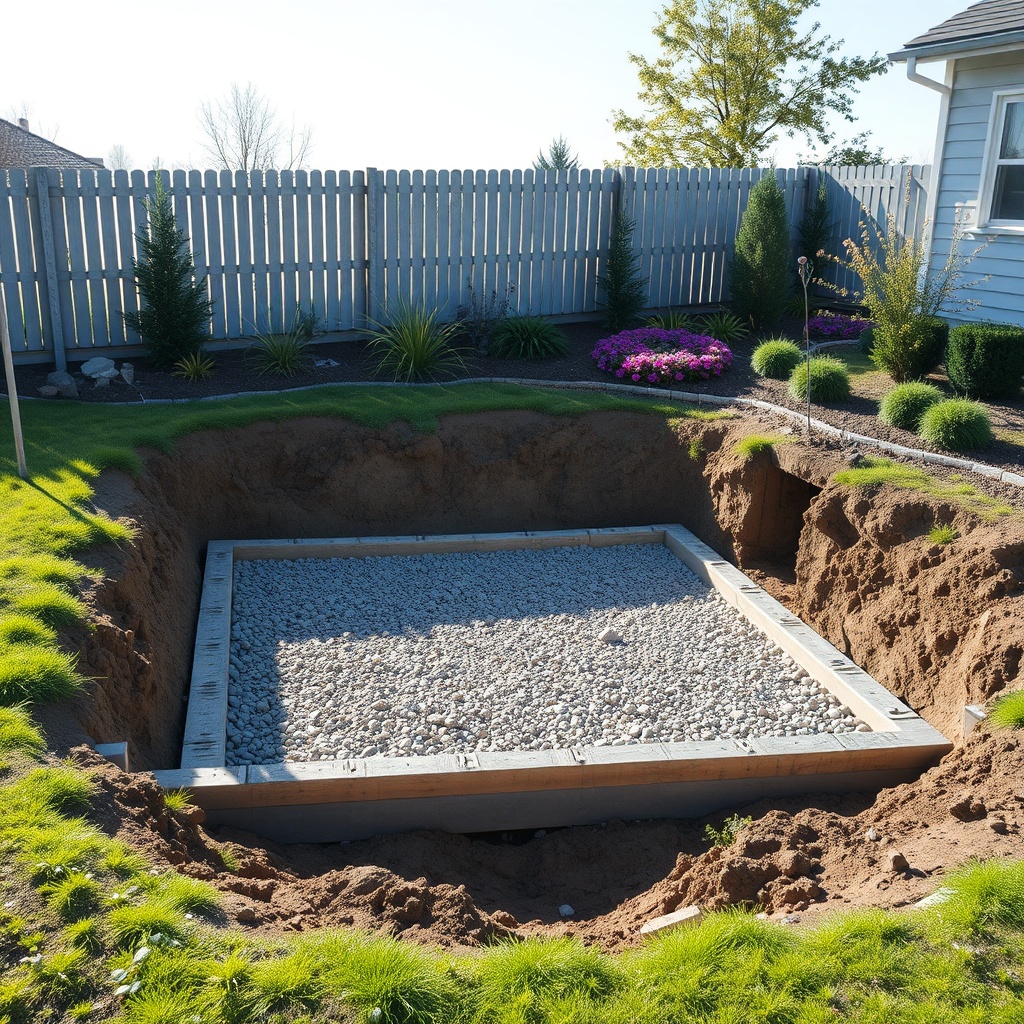

2. Bodenaushub
Der Aushub erfolgt ca. 30–50 cm breiter als das spätere Fundament, um Arbeitsraum zu schaffen. Die Aushubtiefe beträgt bei einer Frostschürze 80–100 cm + 10 cm Sauberkeitsschicht + 25–30 cm Fundamentdicke. Beispielrechnung bei 30 m² Grundfläche: 30 m² * 1,1 m Tiefe = 33 m³ Erdaushub. Kosten für Abtransport: ca. 15–25 €/m³.
3. Sauberkeitsschicht und Verdichtung
Einbringen einer 10 cm dicken Schicht aus Magerbeton oder verdichtetem Kies (Körnung 0/32). Diese Schicht dient als Arbeits- und Sauberkeitsschicht und verhindert, dass Bewehrungseisen im Schlamm liegen. Verdichten mit Rüttelplatte (mindestens 4 Übergänge).
4. Schalung und Bewehrung
Schalung aus Sperrholz oder Systemschalung setzen, Höhe mindestens 25 cm über der Sauberkeitsschicht. Bewehrung mit Betonstahlmatten (Q188 oder Q257) einlegen – Abstand zur Schalung 3–4 cm (Betonddeckung). Für den Wintergarten Pro Line 3000 reichen meist zwei Lagen Bewehrung aus. Fixieren mit Abstandhaltern.
Welche Fundamenttypen sind für den Wintergarten Pro Line 3000 geeignet?
Je nach Lastabtragung und Bodenverhältnissen stehen drei Haupttypen zur Verfügung. In der folgenden Tabelle sehen Sie die wichtigsten Unterschiede:
| Fundamenttyp | Einsatzbereich | Kosten ca. (€/m²) | Vorteile | Nachteile |
|---|---|---|---|---|
| Streifenfundament | Leichte Bauweise, kleine Fläche (< 20 m²) | 80–130 €/m² | Materialsparend, schnell ausführbar | Nur für geringe Lasten, frostgefährdet ohne Schürze |
| Punktfundament | Stützenbauweise, große Glasflächen | 100–160 €/m² | Wenig Aushub, flexibel bei Böden | Erfordert exakte Lastberechnung, aufwändige Bewehrung |
| Bodenplatte (empfohlen) | Wintergarten Pro Line 3000 (Wohnnutzung) | 140–200 €/m² | Gleichmäßige Lastverteilung, Frostschutz integriert | Höherer Materialverbrauch, längerer Aushub |
Für den Wintergarten Pro Line 3000 empfehle ich in der Regel eine bewehrte Bodenplatte mit integrierter Frostschürze. Diese ist auch optimal geeignet, wenn Sie später eine Fußbodenheizung als Heizkonzept integrieren möchten. Die Bodenplatte muss dann 30 cm dick sein und eine Wärmedämmung unterhalb der Heizrohre enthalten.
Welche Abdichtungs- und Drainagemaßnahmen sind beim Wintergarten Pro Line 3000 erforderlich?
Feuchtigkeit ist der größte Feind eines Wintergartens. Abdichtungsmaßnahmen gliedern sich in:
- Horizontalabdichtung: Eine bituminöse oder Kunststoffabdichtungsbahn zwischen Fundament und aufgehendem Mauerwerk/Aluminiumprofilen. Verarbeitung mit Überlappung von 10 cm.
- Perimeterdämmung: An der Außenseite der Frostschürze anbringen, um Wärmebrücken zu vermeiden. Schaumglas oder XPS-Dämmplatten (Dicke 8–12 cm) sind ideal.
- Dränage: Um das Fundament ein Dränrohr (DN 100) mit Filtervlies in einem Kiesbett verlegen. Gefälle von mindestens 1% zum nächsten Vorfluter (Regenwasserkanal oder Sickerschacht).
- Bodenplattenabdichtung: Bei hohem Grundwasserstand zusätzlich eine weiße Wanne (wasserundurchlässiger Beton) oder schwarze Wanne (Bitumenschweißbahn) einbauen.
Besonders wichtig: die Anschlussabdichtung zur Hauswand. Hier wird ein Dehnfugenband eingearbeitet, das spätere Setzungen ausgleicht. Die Kosten für Abdichtungsarbeiten liegen bei 30–50 € pro laufendem Meter Fundamentkante.
Was sagen Besitzer des Wintergarten Pro Line 3000 über Fundament und Erdarbeiten?
Viele Eigenheim-Besitzer berichten, dass die Erdarbeiten der zeitintensivste Teil des Wintergartenbaus waren. Ein Bauherr aus dem Raum München schildert: „Wir haben zwei Wochen nur für den Aushub und die Schalung gebraucht, aber das hat sich gelohnt. Der Wintergarten Pro Line 3000 steht jetzt seit drei Jahren absolut ruhig, keine Risse im Glas.“ Ein anderer Besitzer aus Hamburg hebt hervor: „Die Drainage war bei uns entscheidend. Ohne die Frostschürze hätten wir im ersten Winter Frostschäden gehabt. Unser Fachbetrieb hat uns zu einer Bodenplatte mit 30 cm Stärke geraten – das war preislich okay und gibt mir ein gutes Gefühl.“
Kritisiert wird gelegentlich die Koordination mit anderen Gewerken: „Der Bau des Fundaments muss perfekt auf die Montage des Wintergartens abgestimmt sein. Bei uns stand die Bodenplatte drei Wochen zu früh – dann kam Regen und Matsch.“ Planen Sie daher Pufferzeiten von 1–2 Wochen zwischen Fundamentfertigstellung und Aufbau des Wintergartens ein. Wenn Sie den Innenbereich später gestalten möchten, finden Sie in unserem Artikel zur Wohnzimmer-Gestaltung mit dem Wintergarten Pro Line 3000 viele inspirierende Ideen.
Häufig gestellte Fragen (FAQ) zum Fundament und Erdarbeiten des Wintergarten Pro Line 3000
1. Wie lange dauern die Erdarbeiten für den Wintergarten Pro Line 3000?
Je nach Größe (20–40 m²) und Bodenbeschaffenheit beträgt die reine Arbeitszeit 5–10 Werktage für Aushub, Schalung, Bewehrung und Betonage. Hinzu kommt die Aushärtezeit des Betons (28 Tage bei Normaltemperatur, nach 7 Tagen kann man vorsichtig weiterarbeiten).
2. Welche Kosten sind für Fundament und Erdarbeiten zu erwarten?
Für eine Bodenplatte inkl. Frostschürze, Bewehrung und Abdichtung rechnen Sie mit 140–200 € pro Quadratmeter Grundfläche. Bei 30 m² Grundfläche sind das 4.200–6.000 €. Hinzu kommen Erdarbeiten (Aushub, Verdichtung, Abtransport) mit ca. 1.500–3.000 €. Achten Sie auf Angebote, die Erdarbeiten separat ausweisen.
3. Ist eine Baugenehmigung für das Fundament notwendig?
In den meisten Bundesländern ist ein Wintergarten ab 20 m² Grundfläche genehmigungspflichtig. Das Fundament ist Bestandteil des Bauantrags. Informieren Sie sich auch über die Materialwahl (Holz vs. Aluminium), die Einfluss auf das Fundamentgewicht haben kann. Für reine Kaltwintergärten ohne Beheizung kann ein vereinfachtes Verfahren möglich sein – ein Fachmann berät hier.
4. Kann ich die Erdarbeiten selbst durchführen, um Geld zu sparen?
Der Aushub und die Sauberkeitsschicht sind für geübte Heimwerker machbar, wenn Sie über eine Baumaschine (Minibagger) und Rüttelplatte verfügen. Schalung und Bewehrung erfordern jedoch Fachkenntnisse. Ich empfehle dringend, die Betonage und Abdichtung von einem Fachbetrieb ausführen zu lassen. Fehler kosten später ein Vielfaches.
5. Welche Bedeutung hat die Frostschürze für den Wintergarten Pro Line 3000?
Die Frostschürze (mindestens 80 cm unter Gelände) verhindert, dass das Fundament bei Frost angehoben wird. Ohne Frostschürze können sich die Fundamente im Winter heben und der Wintergarten undicht werden. Für den Pro Line 3000, der oft als Wohnraum genutzt wird, ist die Frostschürze daher Pflicht.
6. Kann ich im Wintergarten Pro Line 3000 einen 3D-Fußboden verlegen?
Ja, das ist möglich, setzt aber eine absolut ebene und trockene Bodenplatte voraus. Die Bodenplatte muss eine Nivellierschicht (Ausgleichsmasse) erhalten. Wenn Sie den Wintergarten auch als Büro nutzen möchten, lesen Sie wie Sie den Wintergarten Pro Line 3000 als Büro einrichten. Die Fußbodenheizung sollte dann vor dem 3D-Belag verlegt werden.
